Sleva elektrorozvodných jader
Od 1.listopadu 2013 zakoupíte naše elektrorozvodná jádra podle výbavy až o 3 000,- Kč levněji.

Elektroměrové rozváděče s protipožární odolností EW60-DP1
EW60-DP1 Vzhledem k častým poptávkám zákazníků na zapuštěné elektroměrové rozváděče s protipožární certifikací naše firma vyvinula novou řadu těchto elektroměrových rozváděčů s protipož. odolností EW60-DP1. Konstrukce původních skříní RE zapuštěných do zdi byla upravena tak, aby vyhověla požadované protipožární odolnosti v krytí IP43/20, prostředí obyčejné, v souladu s ČSN EN 60439-3, ČSN 35 7030. Rozváděče jsou vhodné všude tam, kde je požadována protipož. odolnost, ale není vzhledem k menším prostorám možné instalovat elektrorozvodná jádra na zeď. Povrchová úprava – práškový plast strukturální RAL 7035. Jiný odstín dle dohody.
e-shop

Elektroměrové rozváděče


Elektroměrové rozváděče

Naše společnost se specializuje na výrobu mnoha typů elektroměrových rozvaděčů, které dodáváme dle přání zákazníka buď prázdné, nebo plně vybavené, připravené k okamžité montáži.

Všechny výrobky jsou vyrobeny z plechu síly 1-2mm a v souladu s připojovacími podmínkami ČEZ, PRE, E-ON, s potřebnými doklady a certifikáty s možností osazení od jednoho do patnácti univerzálních montážních míst pro jednofázové nebo třífázové elektroměry nebo přijímače hromadného dálkového ovládání tarifu (HDO) jmenovité hodnoty 400/230V, 50Hz do 80A na jedno elektroměrové místo.

Rozvaděče jsou vyráběny buď v typových řadách, nebo atypické dle přání zákazníka a v kombinaci elektroměr a HDO.

Nepřímé měření vyrábíme do 630A

Všechny typy jsou jak v provedení zapuštěném do zdi, tak i pro montáž na povrch zdi, s vývody z elektroměrů nebo přes řadové svorky.

Další řada elektroměrových rozvaděčů je vyrobena s protipožární odolností z plechu síly 2 mm.

Povrchová úprava je prášková barva se strukturou nebo antikoro.

Krytí IP43/20c

Na přání zákazníka vyrábíme jakékoliv atypy a kombinace pokud splňují připojovací podmínky výše uvedených organizací.

Přehled typů



Elektroměrové rozváděče zapuštěné s vývody z elektroměrů
Jedná se elektroměrové rozváděče určené pro montáž do zdiva (pod omítku). Výstupní vodiče z rozváděče do bytů budou zapojeny přímo na elektroměry. rozváděče mohou být dodány prázdné nebo vybavené dle požadavků zákazníka.

Typ rozváděče  Rozměry: š/v/h [mm]
RE1 268 / 608 / 195
RE1D 508 / 493 235
RE2 řadový 458 / 558 / 195
RE3 řadový 668 / 558 / 195
RE4 (2x2elm.) 513 / 973 / 195
RE4 řadový 878 / 558 / 195
RE5 řadový 1073 / 558 / 195
RE6 (2x3elm.) 668 / 973 / 195
RE6 řadový 1273 / 558 / 195
RE7 řadový 1473 / 558 / 195
RE8 (2x4elm.) 878 / 973 / 195
RE9 (3x3elm.) 668 / 1528 /195
RE10 (2x5elm.) 1073 / 973 / 195
RE12 (2x6elm.) 1208 / 1128 / 195
RE12 (3x4elm.) 878 / 1528 / 195
RE14 (2x7elm.) 1473 / 1128 / 195
RE15 (3x5elm.)  1073 / 1528 / 195
rozv_osaz.png, 36kB


↓ Fotogalerie

RE1_zavřený RE1_otevřený RE1D_zavřený RE1D_otevřený RE2_zavřený RE2_otevřený

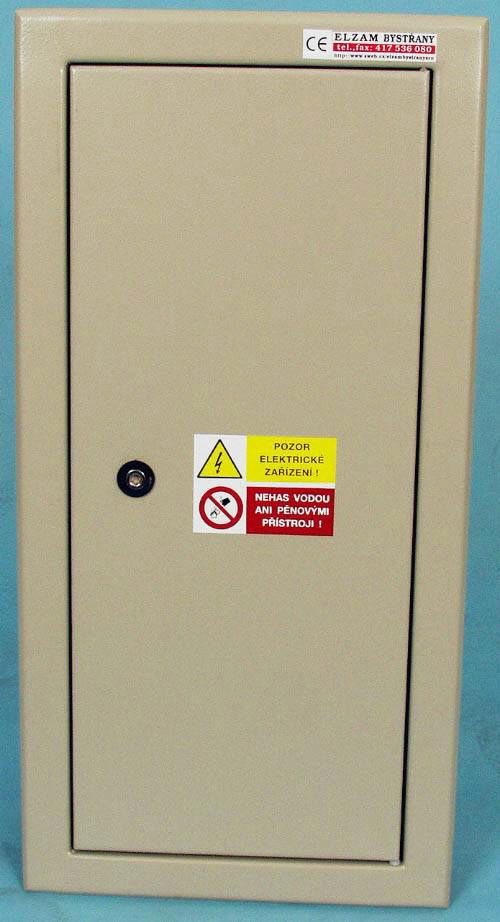

RE1
zavřený

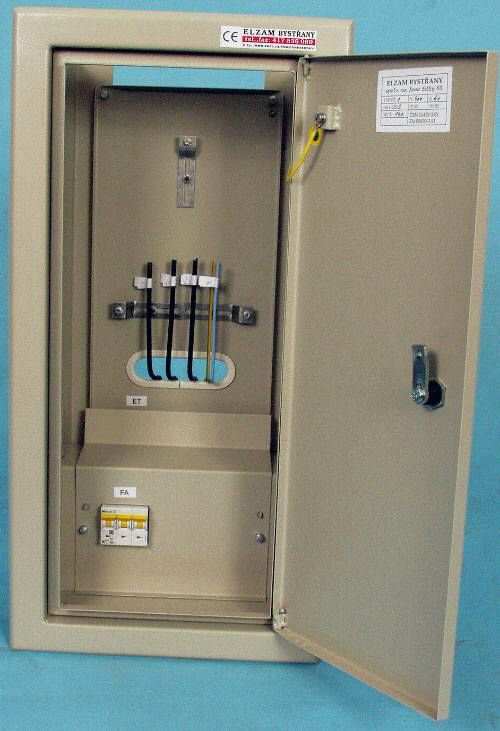

RE1
otevřený

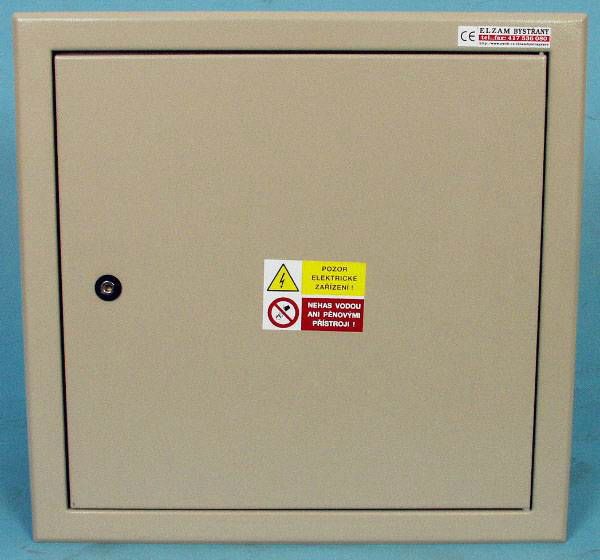

RE1D
zavřený

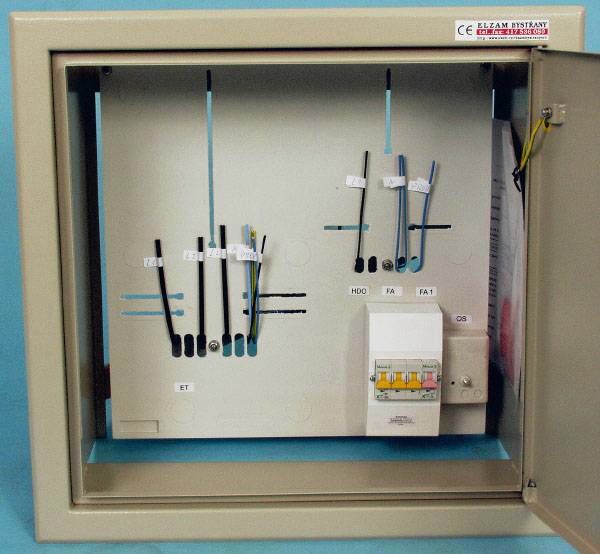

RE1D
otevřený

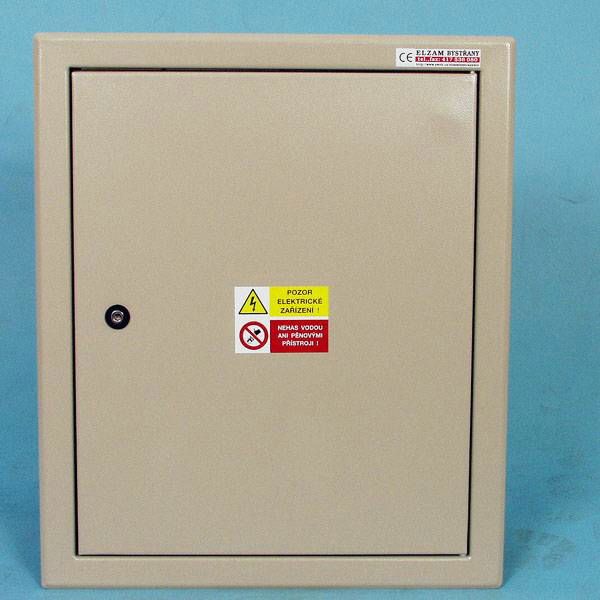

RE2
zavřený

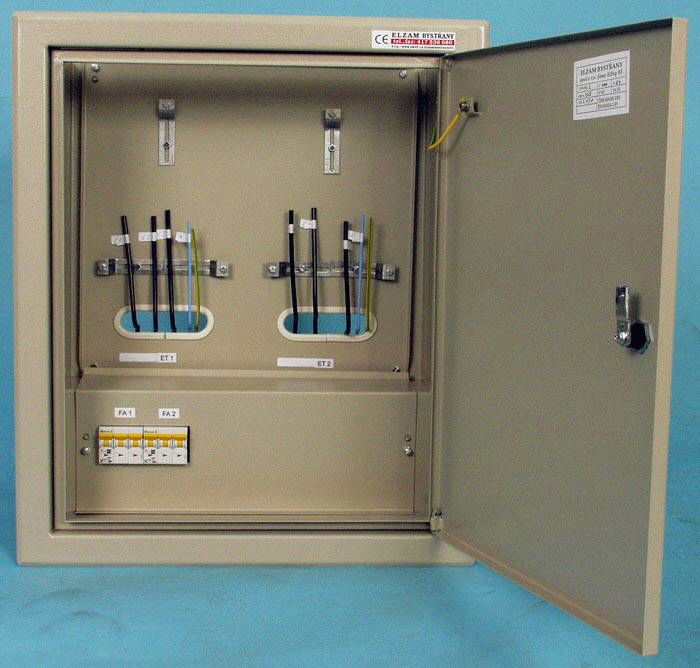

RE2
otevřený
RE4_zavřený RE4_otevřený RE4(2+2)_zavřený RE4(2+2)_otevřený

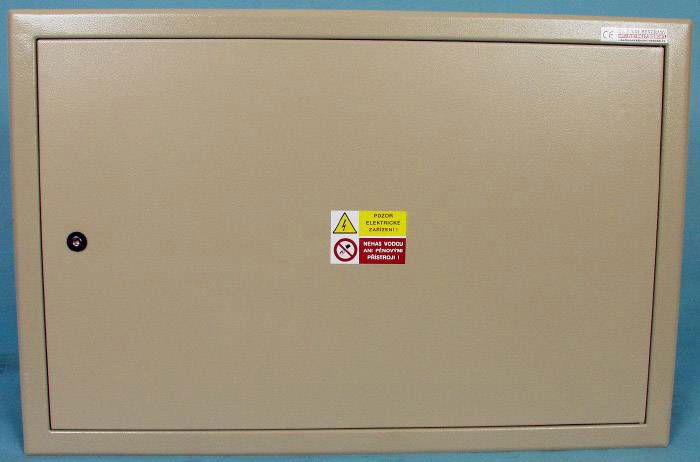

RE4
zavřený

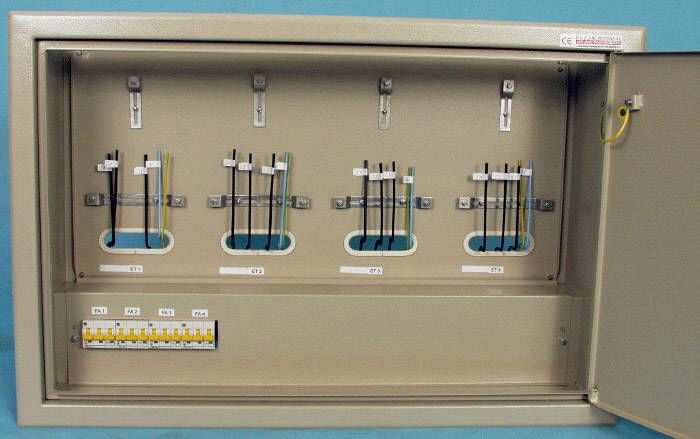

RE4
otevřený

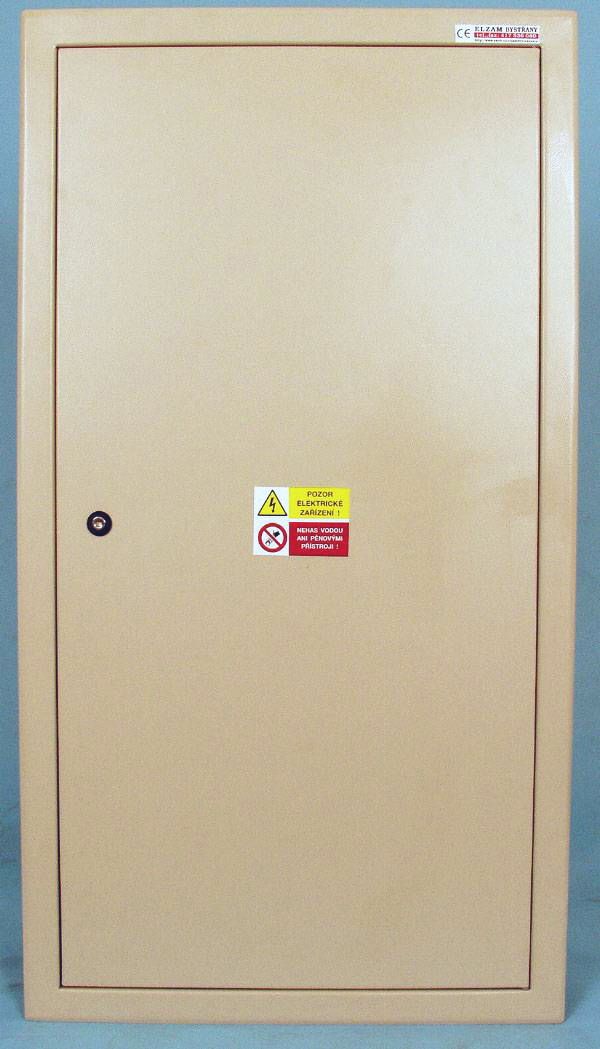

RE4(2+2)
zavřený

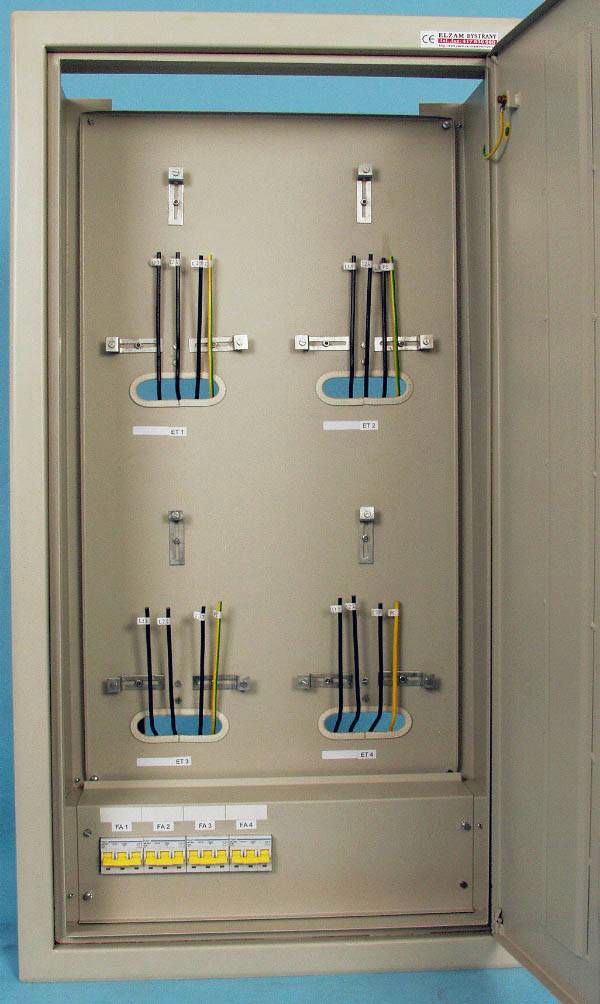

RE4(2+2)
otevřený

↓ Technický popis
Elektroměrové rozváděče slouží k osazení 3fáz. nebo jednofáz. elektroměrů či přijímačů HDO v síti se soustavou 3PEN 50Hz 400V /TN-C. Jsou vyrobeny v souladu s ČSN EN 60439-3 a souvisejícími normami v krytí IP43(44)/20c, max. proud odběrného místa 80A, přívod vedení max. 100A. Rozváděče jsou vyrobeny z ocel. plechu v provedení zapuštěném pod omítku. Standardní povrchová úprava je provedena nástřikem práškovým plastem v odstínu RAL 7035 struktura. Po dohodě se zákazníkem je možno použít jiný odstín nebo bez struktury – barvu hladkou. Na objednávku vyrobíme skříň i z nerezového plechu bez další povrch. úpravy nebo také s nástřikem požadovaného odstínu barvy.
Do prostoru vývodových svorek již v měřené části rozváděče (za elektroměry) lze též umístit podružné jističe, stykač tarifu, schodišťové relé a pod. pod neplombovaný kryt.

Certifikáty
Zobrazit certifikát Zobrazit certifikát - ČSN EN 61439
