Elektroměrové rozváděče s protipožární odolností EW60-DP1
EW60-DP1 Vzhledem k častým poptávkám zákazníků na zapuštěné elektroměrové rozváděče s protipožární certifikací naše firma vyvinula novou řadu těchto elektroměrových rozváděčů s protipož. odolností EW60-DP1. Konstrukce původních skříní RE zapuštěných do zdi byla upravena tak, aby vyhověla požadované protipožární odolnosti v krytí IP43/20, prostředí obyčejné, v souladu s ČSN EN 60439-3, ČSN 35 7030. Rozváděče jsou vhodné všude tam, kde je požadována protipož. odolnost, ale není vzhledem k menším prostorám možné instalovat elektrorozvodná jádra na zeď. Povrchová úprava – práškový plast strukturální RAL 7035. Jiný odstín dle dohody.
e-shop

Elektroměrové rozváděče


Elektroměrové rozváděče

Naše společnost se specializuje na výrobu mnoha typů elektroměrových rozvaděčů, které dodáváme dle přání zákazníka buď prázdné, nebo plně vybavené, připravené k okamžité montáži.

Všechny výrobky jsou vyrobeny z plechu síly 1-2mm a v souladu s připojovacími podmínkami ČEZ, PRE, E-ON, s potřebnými doklady a certifikáty s možností osazení od jednoho do patnácti univerzálních montážních míst pro jednofázové nebo třífázové elektroměry nebo přijímače hromadného dálkového ovládání tarifu (HDO) jmenovité hodnoty 400/230V, 50Hz do 80A na jedno elektroměrové místo.

Rozvaděče jsou vyráběny buď v typových řadách, nebo atypické dle přání zákazníka a v kombinaci elektroměr a HDO.

Nepřímé měření vyrábíme do 160 A

Všechny typy jsou jak v provedení zapuštěném do zdi, tak i pro montáž na povrch zdi, s vývody z elektroměrů nebo přes řadové svorky.

Další řada elektroměrových rozvaděčů je vyrobena s protipožární odolností z plechu síly 2 mm.

Povrchová úprava je prášková barva se strukturou nebo antikoro.

Krytí IP43/20c

Na přání zákazníka vyrábíme jakékoliv atypy a kombinace pokud splňují připojovací podmínky výše uvedených organizací.

Přehled typů



Elektroměrové rozváděče nástěnné
Určeny k montáži na povrch zdi - kabely ústí do vývodek - typově přívod i vývod spodem. Typy do 8 montážních míst pro elektroměry nebo HDO. Pro více montážních možností lze objednat atyp na zakázku. rozváděče mohou být dodány prázdné nebo vybavené dle požadavků zákazníka.

Typ rozváděče  Rozměry: š/v/h [mm]
RE1P 312 / 628 / 231
RE2P 464 / 628 / 231
RE3P 628 / 664 / 231
RE4P řadový 864 / 628 / 231
RE4P (2x2elm.) 2 držáky 464 / 1130 / 231
RE4P (2x2elm.)sv.95Al/70Cu 610 / 1130 / 231
RE6P (2x3elm.) 664 / 1130 / 231
RE8P (2x4elm.) 864 / 1130 / 231
RE9P (3x3elm.) 664 / 1531 / 231
rozv_osaz.png, 36kB


↓ Fotogalerie
RE1P nástěnný RE1P nástěnný

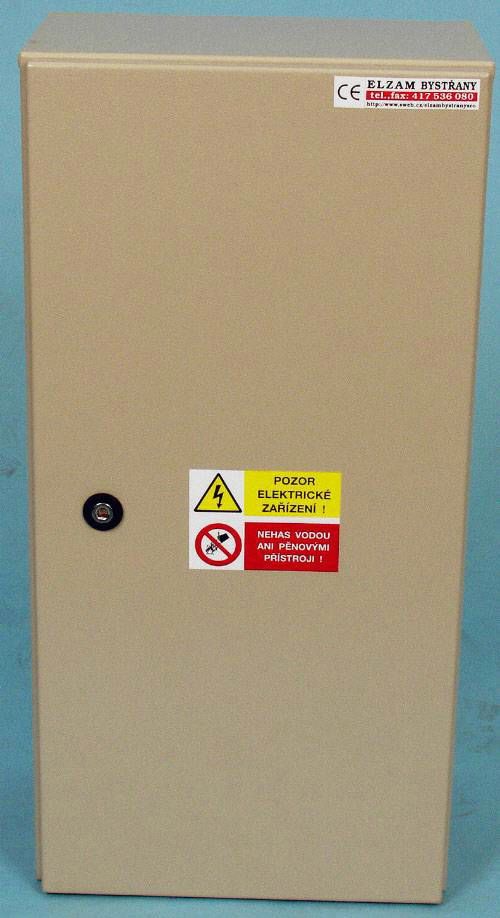

RE1P
zavřený

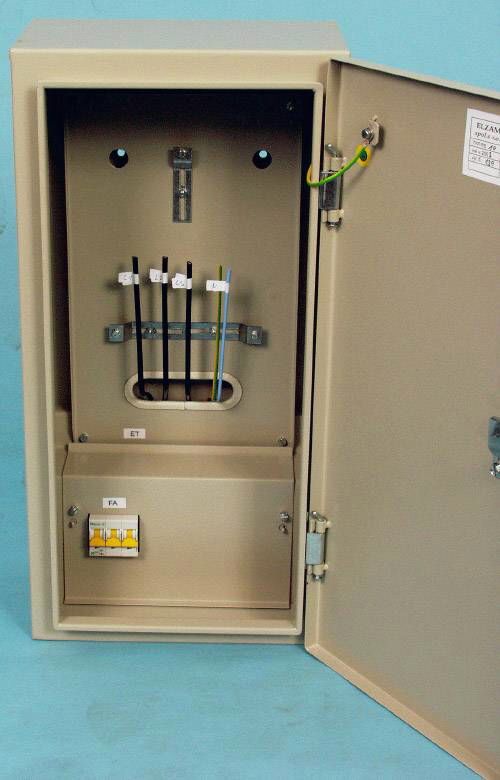

RE1P
otevřený

↓ Technický popis
Elektroměrové rozváděče slouží k osazení 3fáz. nebo jednofáz. elektroměrů či přijímačů HDO v síti se soustavou 3PEN 50Hz 400V /TN-C. Jsou vyrobeny v souladu s ČSN EN 60439-3 a souvisejícími normami v krytí IP43(44)/20c, max. proud odběrného místa 80A, přívod vedení max. 100A. Rozváděče jsou vyrobeny z ocel. plechu v provedení na omítku. Standardní povrchová úprava je provedena nástřikem práškovým plastem v odstínu RAL 7035 struktura. Po dohodě se zákazníkem je možno použít jiný odstín nebo bez struktury – barvu hladkou. Na objednávku vyrobíme skříň i z nerezového plechu bez další povrch. úpravy nebo také s nástřikem požadovaného odstínu barvy.
Do prostoru vývodových svorek již v měřené části rozváděče (za elektroměry) lze též umístit podružné jističe, stykač tarifu, schodišťové relé a pod. pod neplombovaný kryt.

Certifikáty
Zobrazit certifikát Zobrazit certifikát - ČSN EN 61439
