VÝROBNÍ PROGRAM
NOVINKY
Sleva elektrorozvodných jader
Od 1.listopadu 2013 zakoupíte naše elektrorozvodná jádra podle výbavy až o 3 000,- Kč levněji.

Elektroměrové rozváděče s protipožární odolností EW60-DP1
EW60-DP1 Vzhledem k častým poptávkám zákazníků na zapuštěné elektroměrové rozváděče s protipožární certifikací naše firma vyvinula novou řadu těchto elektroměrových rozváděčů s protipož. odolností EW60-DP1. Konstrukce původních skříní RE zapuštěných do zdi byla upravena tak, aby vyhověla požadované protipožární odolnosti v krytí IP43/20, prostředí obyčejné, v souladu s ČSN EN 60439-3, ČSN 35 7030. Rozváděče jsou vhodné všude tam, kde je požadována protipož. odolnost, ale není vzhledem k menším prostorám možné instalovat elektrorozvodná jádra na zeď. Povrchová úprava – práškový plast strukturální RAL 7035. Jiný odstín dle dohody.
e-shop

Elektroměrové rozváděče


Elektroměrové rozváděče

Naše společnost se specializuje na výrobu mnoha typů elektroměrových rozvaděčů, které dodáváme dle přání zákazníka buď prázdné, nebo plně vybavené, připravené k okamžité montáži.

Všechny výrobky jsou vyrobeny z plechu síly 1-2mm a v souladu s připojovacími podmínkami ČEZ, PRE, E-ON, s potřebnými doklady a certifikáty s možností osazení od jednoho do patnácti univerzálních montážních míst pro jednofázové nebo třífázové elektroměry nebo přijímače hromadného dálkového ovládání tarifu (HDO) jmenovité hodnoty 400/230V, 50Hz do 80A na jedno elektroměrové místo.

Rozvaděče jsou vyráběny buď v typových řadách, nebo atypické dle přání zákazníka a v kombinaci elektroměr a HDO.

Nepřímé měření vyrábíme do 630A

Všechny typy jsou jak v provedení zapuštěném do zdi, tak i pro montáž na povrch zdi, s vývody z elektroměrů nebo přes řadové svorky.

Další řada elektroměrových rozvaděčů je vyrobena s protipožární odolností z plechu síly 2 mm.

Povrchová úprava je prášková barva se strukturou nebo antikoro.

Krytí IP43/20c

Na přání zákazníka vyrábíme jakékoliv atypy a kombinace pokud splňují připojovací podmínky výše uvedených organizací.

Přehled typů



Elektroměrové rozváděče zapuštěné pro nepřímé měření
Jedná se elektroměrové rozváděče určené pro montáž do zdiva (pod omítku). Jsou určeny pro nepřímé měření proudů nad 80A

Typ rozváděče  Rozměry: š/v/h [mm]
RE1 n.m.100A - přívod na jistič 900 / 900 / 270
RE1 n.m.100A - přívod na sv.95mm² 900 / 900 / 270
RE1 n.m.100A - pro HDO - přívod na jistič 900 / 900 / 270
RE1 n.m.100A - pro HDO - př.na sv.95mm² 900 / 900 / 270
RE1 n.m. 125A s jističem - př.na sv.95mm² 900 / 900 / 270
RE1 n.m. 125A s jist. pro HDO - př.na sv.95mm²  900 / 900 / 270
RE1 n.m. 125A s deionem 900 / 900 / 270
RE1 n.m. 125A s deionem pro HDO 900 / 900 / 270
RE1 n.m. 160A s deionem 900 / 900 / 270
RE1 n.m. 160A s deionem pro HDO 900 / 900 / 270
RE1 n.m. do 250A 900 / 900 / 170
RE1 n.m. do 630A dle výbavy
rozv_osaz.png, 36kB


↓ Fotogalerie

RE1 n.m.100A RE1 n.m.100A RE1 n.m.100A RE1 n.m.100A RE1 n.m.100A

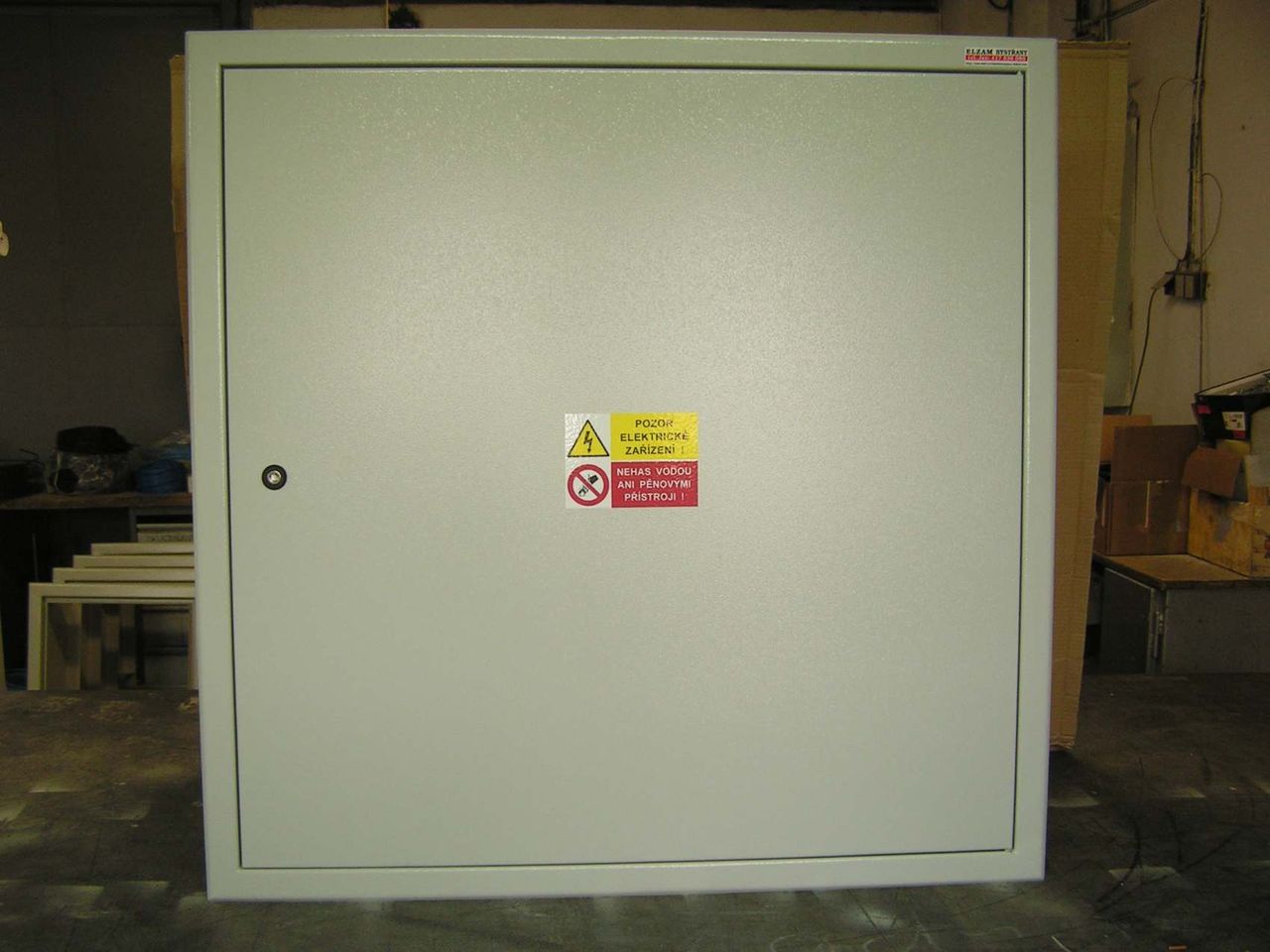

RE1 n.m. 100A
zavřený

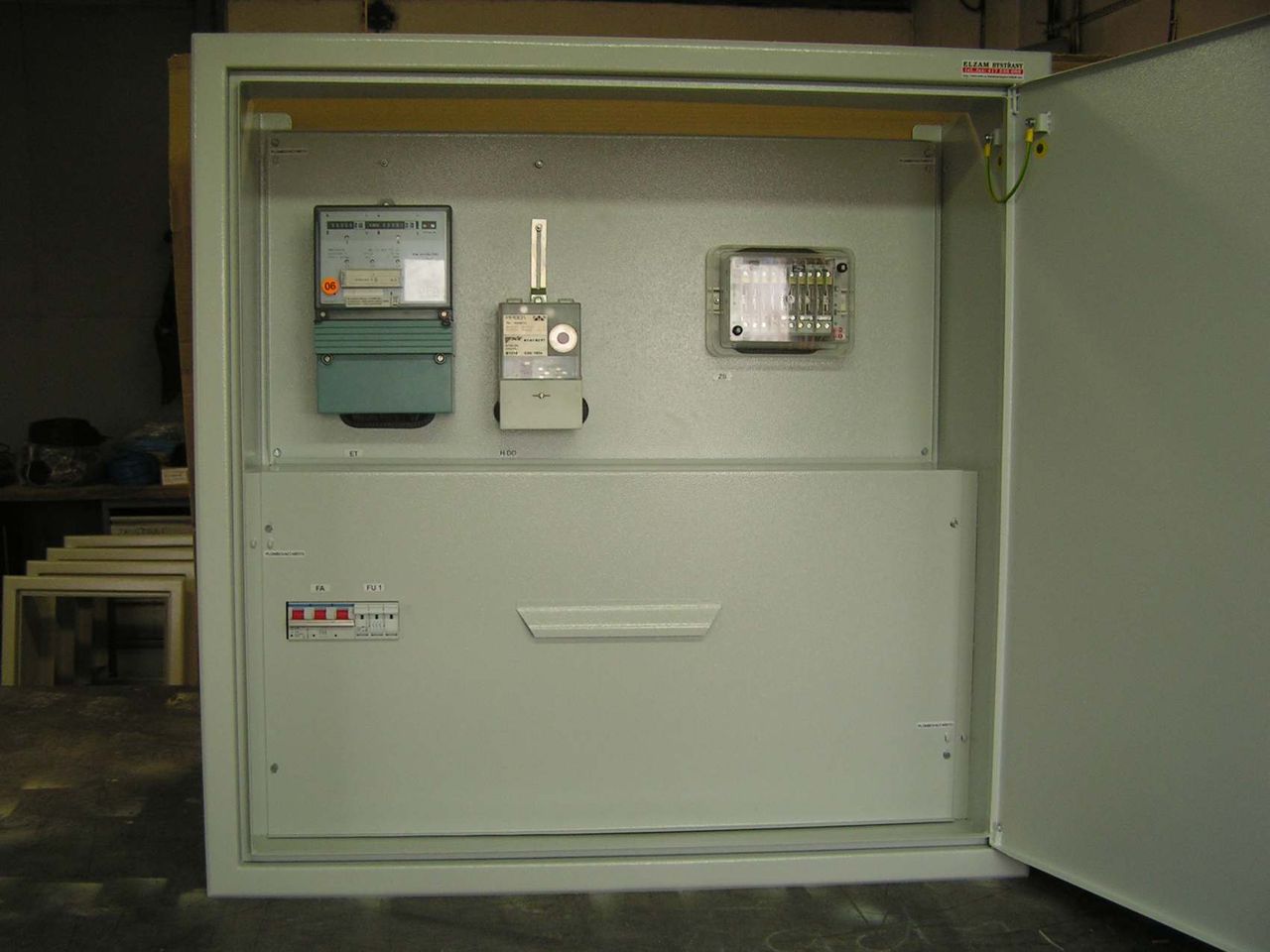

RE1 n.m. 100A
otevřený

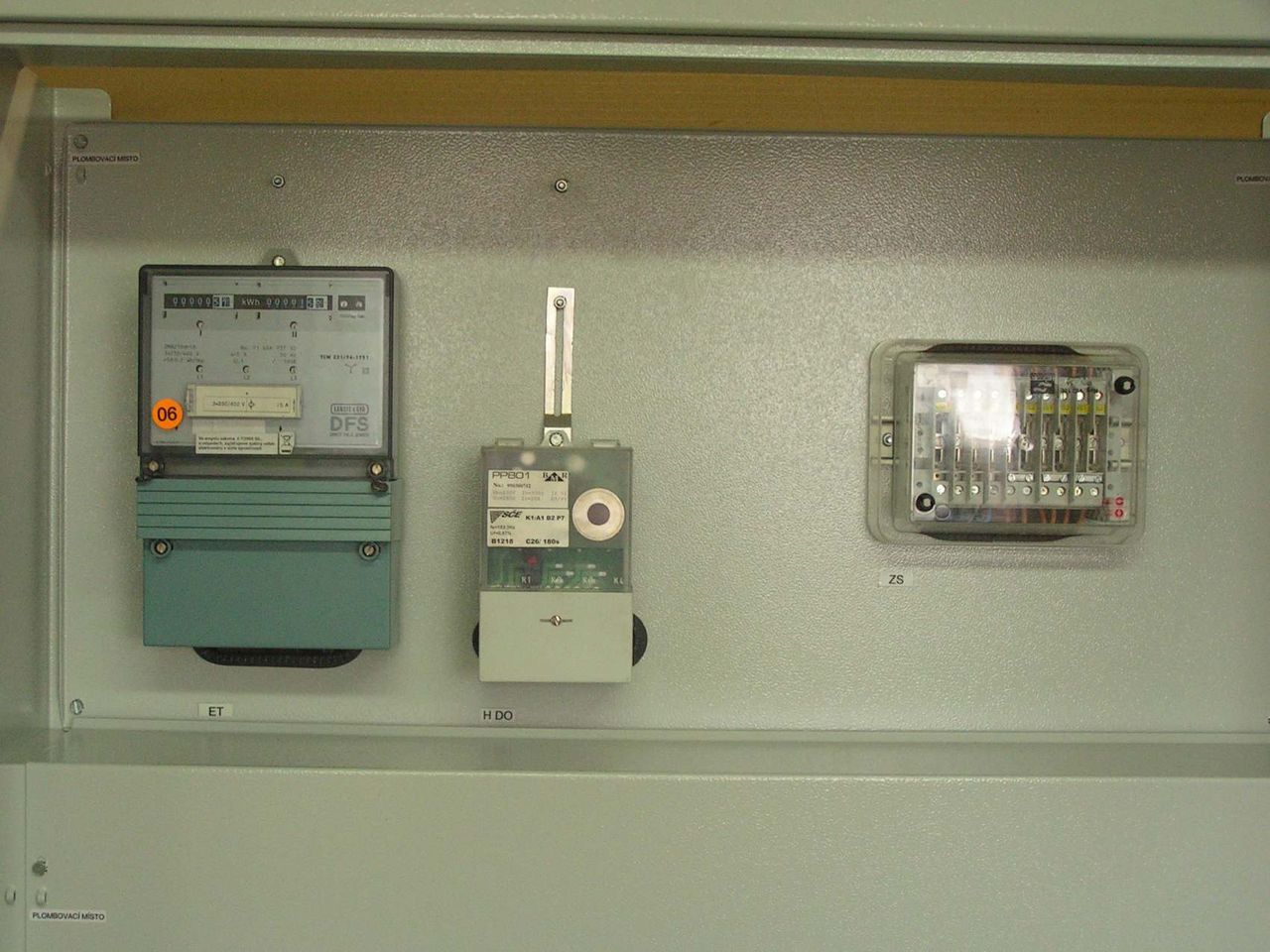

RE1 n.m. 100A
panel měření

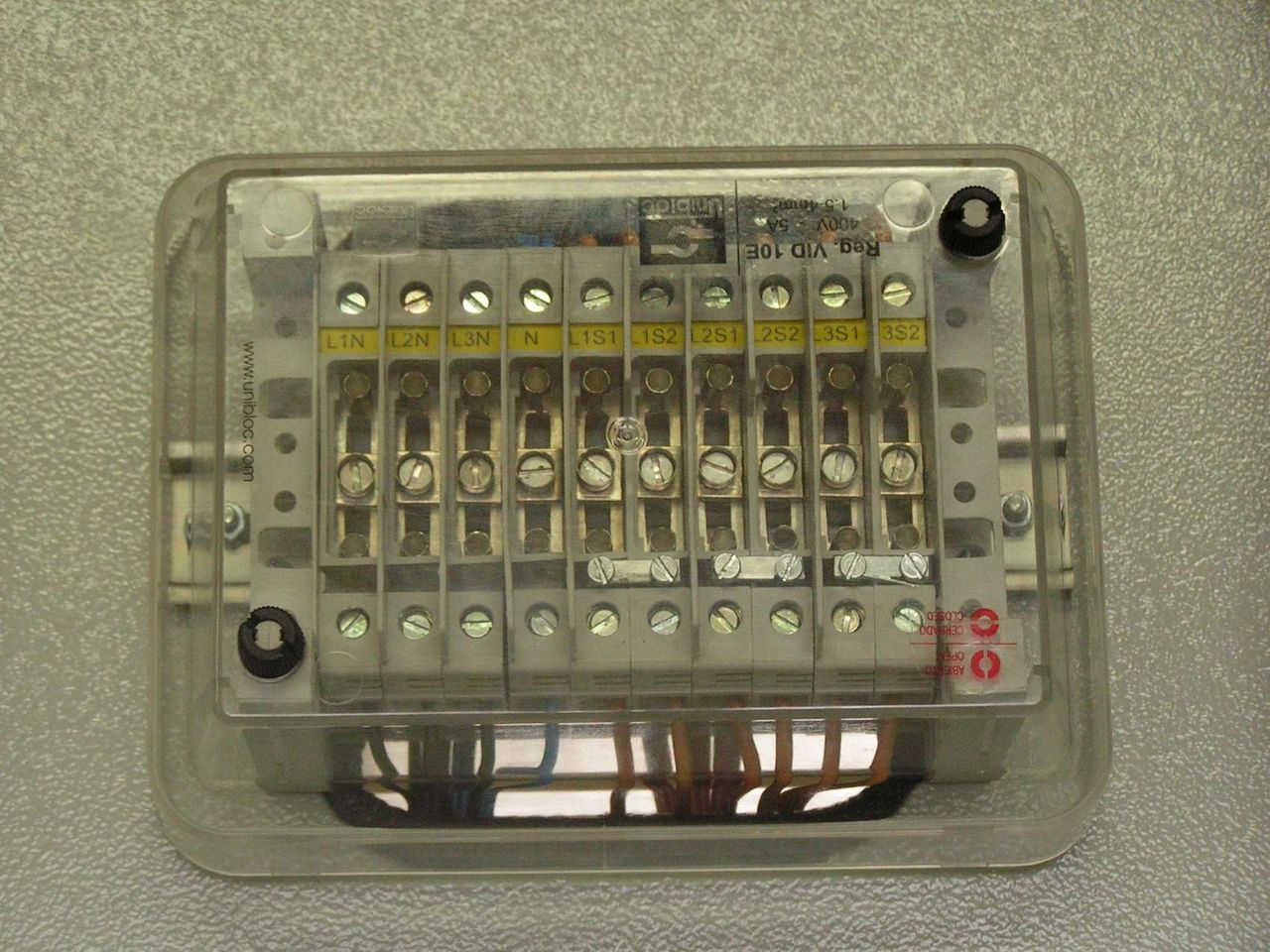

RE1 n.m. 100A
měřící svorkovnice VID10E

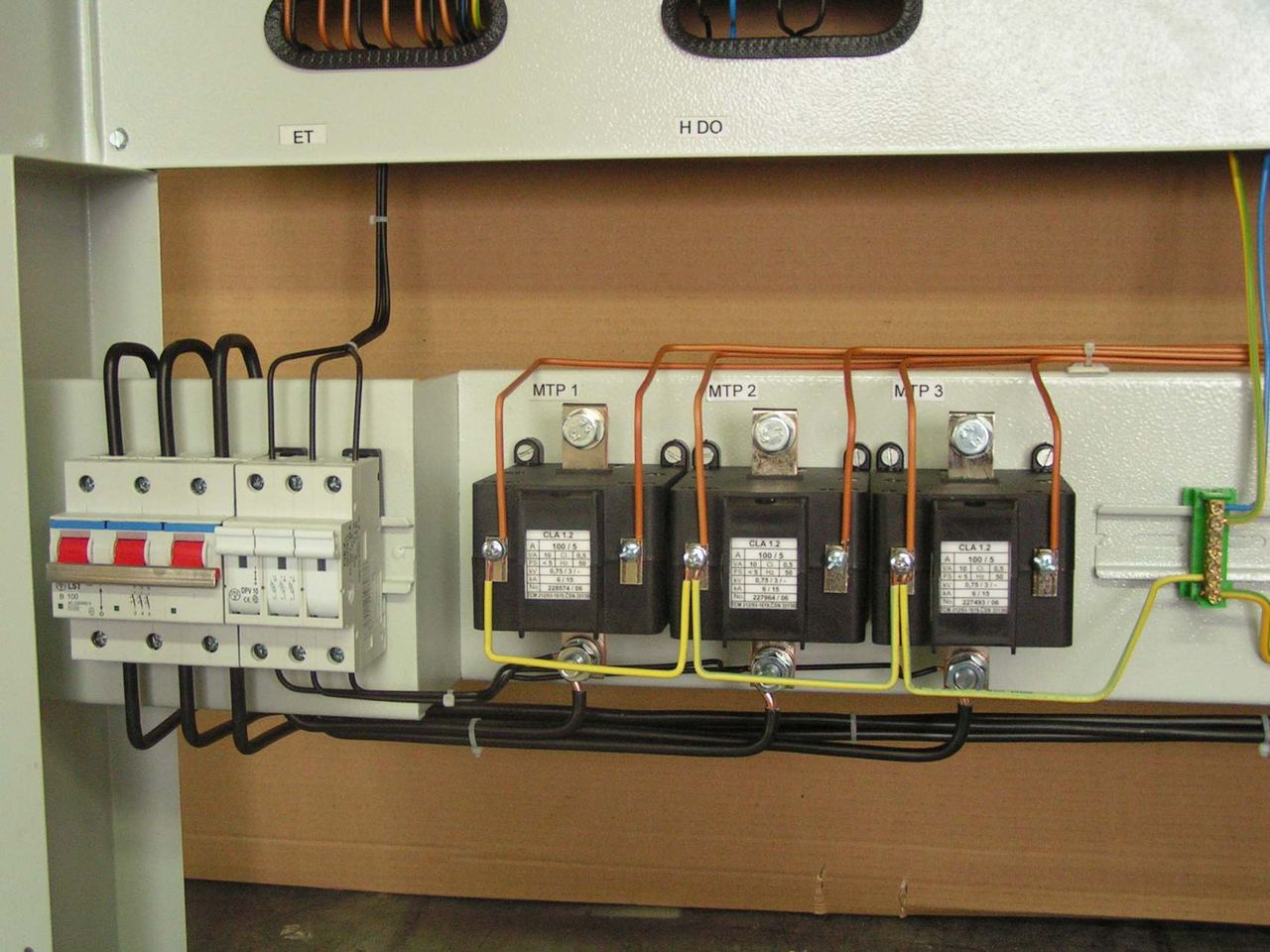

RE1 n.m. 100A
spodní část - pod plomb.krycím
plechem - jištění, proud.trafa
RE1 n.m.100A rozváděč pro nepř. měř. 2x315A rozváděč pro nepř. měř. 400A

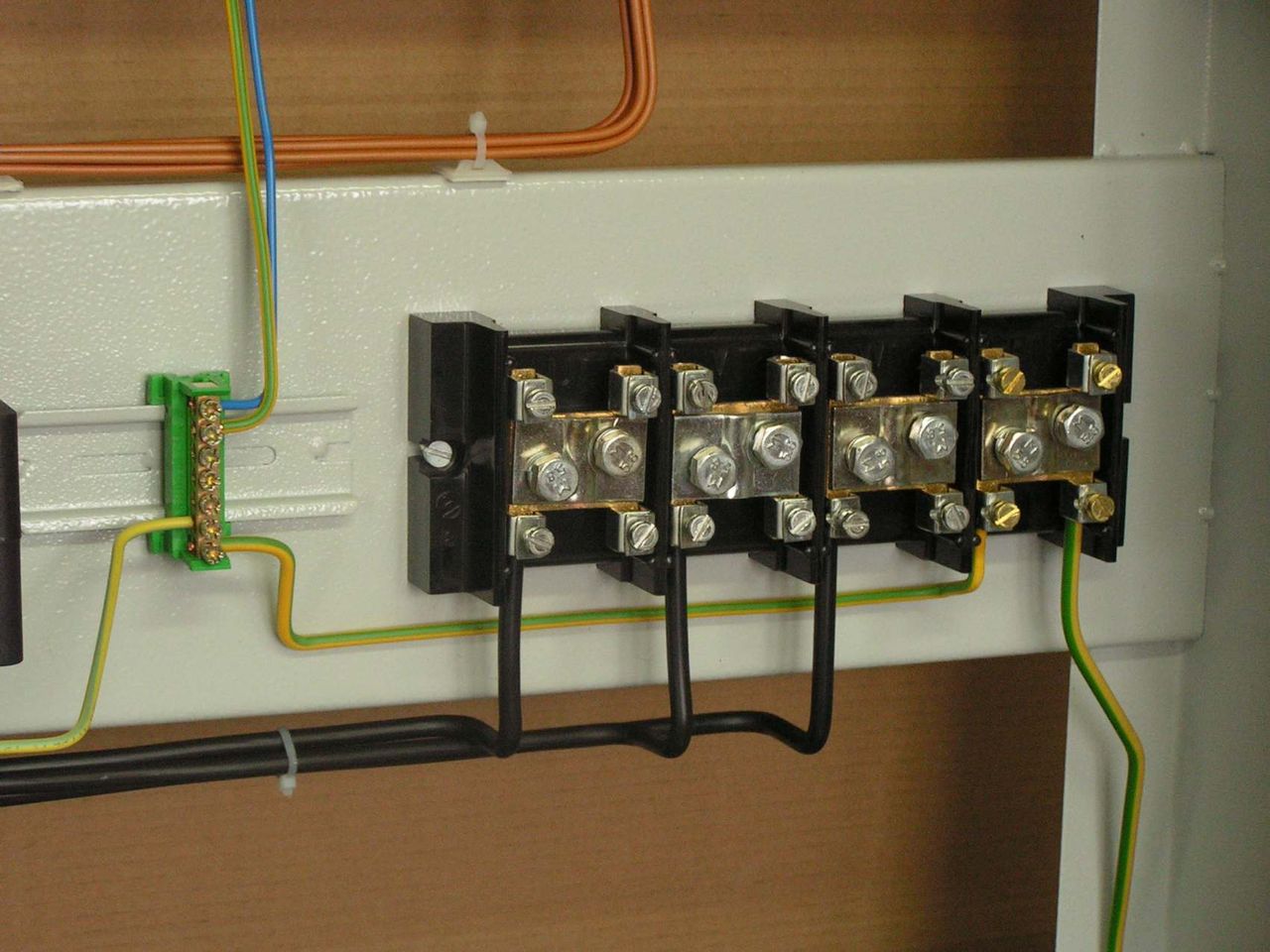

RE n.m. 100A
spodní část - pod plomb. krycím
plechem – přívod na
stoupací svorkovnici

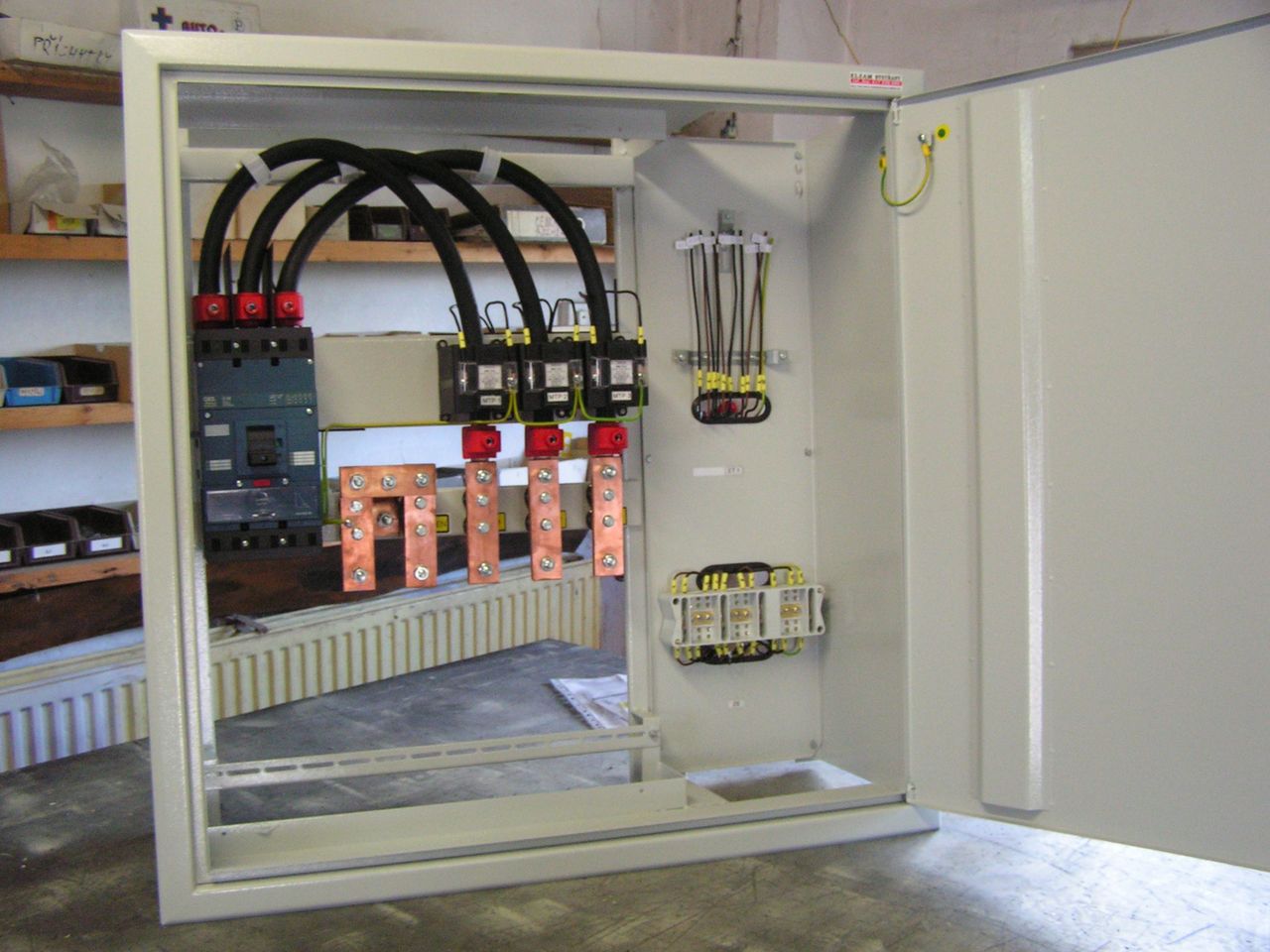

RE1 n.m. atyp
2 x 315A
RE1 n.m. atyp
400A

↓ Technický popis
Elektroměrové rozváděče slouží k osazení 3fáz. nebo jednofáz. elektroměrů či přijímačů HDO v síti se soustavou 3PEN 50Hz 400V /TN-C. Jsou vyrobeny v souladu s ČSN EN 60439-3 a souvisejícími normami v krytí IP43(44)/20c. Rozváděče jsou vyrobeny z ocel. plechu v provedení zapuštěném pod omítku. Standardní povrchová úprava je provedena nástřikem práškovým plastem v odstínu RAL 7035 struktura. Po dohodě se zákazníkem je možno použít jiný odstín nebo bez struktury – barvu hladkou. Na objednávku vyrobíme skříň i z nerezového plechu bez další povrch. úpravy nebo také s nástřikem požadovaného odstínu barvy.
Do prostoru vývodových svorek již v měřené části rozváděče (za elektroměry) lze též umístit podružné jističe, stykač tarifu, schodišťové relé a pod. pod neplombovaný kryt.
rozváděče jsou určeny pro nepřímé měření proudů nad 80A.

Certifikáty
Zobrazit certifikát Zobrazit certifikát - ČSN EN 61439

E-shop
E-shop: Elektroměrové rozváděče pro nepřímé měření Elektroměrové rozváděče pro nepřímé měření
