VÝROBNÍ PROGRAM
NOVINKY
Sleva elektrorozvodných jader
Od 1.listopadu 2013 zakoupíte naše elektrorozvodná jádra podle výbavy až o 3 000,- Kč levněji.

Elektroměrové rozváděče s protipožární odolností EW60-DP1
EW60-DP1 Vzhledem k častým poptávkám zákazníků na zapuštěné elektroměrové rozváděče s protipožární certifikací naše firma vyvinula novou řadu těchto elektroměrových rozváděčů s protipož. odolností EW60-DP1. Konstrukce původních skříní RE zapuštěných do zdi byla upravena tak, aby vyhověla požadované protipožární odolnosti v krytí IP43/20, prostředí obyčejné, v souladu s ČSN EN 60439-3, ČSN 35 7030. Rozváděče jsou vhodné všude tam, kde je požadována protipož. odolnost, ale není vzhledem k menším prostorám možné instalovat elektrorozvodná jádra na zeď. Povrchová úprava – práškový plast strukturální RAL 7035. Jiný odstín dle dohody.
e-shop

Elektroměrové rozváděče


Elektroměrové rozváděče

Naše společnost se specializuje na výrobu mnoha typů elektroměrových rozvaděčů, které dodáváme dle přání zákazníka buď prázdné, nebo plně vybavené, připravené k okamžité montáži.

Všechny výrobky jsou vyrobeny z plechu síly 1-2mm a v souladu s připojovacími podmínkami ČEZ, PRE, E-ON, s potřebnými doklady a certifikáty s možností osazení od jednoho do patnácti univerzálních montážních míst pro jednofázové nebo třífázové elektroměry nebo přijímače hromadného dálkového ovládání tarifu (HDO) jmenovité hodnoty 400/230V, 50Hz do 80A na jedno elektroměrové místo.

Rozvaděče jsou vyráběny buď v typových řadách, nebo atypické dle přání zákazníka a v kombinaci elektroměr a HDO.

Nepřímé měření vyrábíme do 630A

Všechny typy jsou jak v provedení zapuštěném do zdi, tak i pro montáž na povrch zdi, s vývody z elektroměrů nebo přes řadové svorky.

Další řada elektroměrových rozvaděčů je vyrobena s protipožární odolností z plechu síly 2 mm.

Povrchová úprava je prášková barva se strukturou nebo antikoro.

Krytí IP43/20c

Na přání zákazníka vyrábíme jakékoliv atypy a kombinace pokud splňují připojovací podmínky výše uvedených organizací.

Přehled typů



Elektroměrové rozváděče zapuštěné s vývodovými svorkami
Jedná se elektroměrové rozváděče určené pro montáž do zdiva (pod omítku). Vývody z rozváděče do bytů budou připojeny přes řadové svorky RSA10. rozváděče mohou být dodány prázdné nebo vybavené dle požadavků zákazníka.

Typ rozváděče  Rozměry: š/v/h [mm]
RE1S 263/758/195
RE2S 458/708/195
RE3S 668/708/195
RE3S řadový 668 / 708 / 195
RE4S (2x2elm.) 513 / 1113 / 195
RE4S (2x2elm) - 2 držáky dole  513/1263/195
RE4S řadový 878 / 708 / 195
RE5S řadový 1073 / 708 / 195
RE6S (2x3elm.) 668 / 1113 / 195
RE6S řadový 1273 / 708 /195
RE7S řadový 1473 / 708 / 195
RE8S (2x4elm.) 878 /1113 /195
RE9S (3x3elm.) 668 / 1665 / 195
RE10S (2x5elm.) 1073 / 1113 / 195
RE12S (2x6elm.) 1208 / 1263 / 195
RE12S (3x4elm.) 878 / 1665 / 195
RE14S (2x7elm.) 1473 / 1263 / 195
RE15S (3x5elm.) 1073 / 1665 / 195
rozv_osaz.png, 36kB


↓ Fotogalerie

RE2S_zavřený RE2S_otevřený RE6S_atyp_zavřený RE6S_otevřený_bez_krytů RE6S_otevřený_nástavba_s_kryty

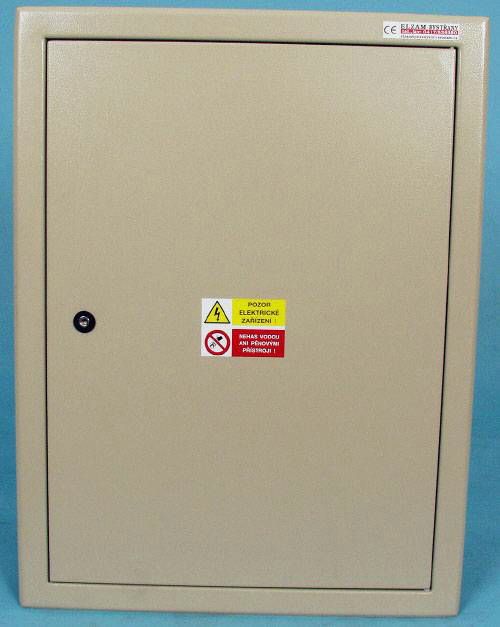

RE2S
zavřený

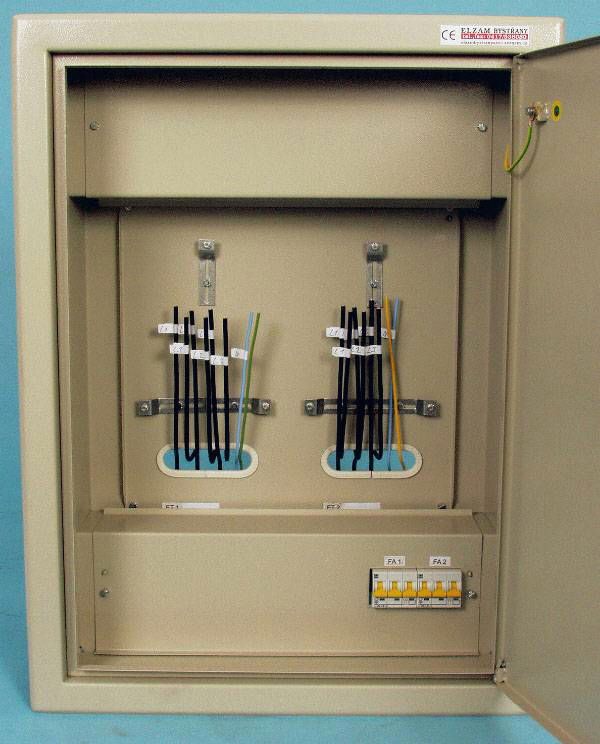

RE2S
otevřený

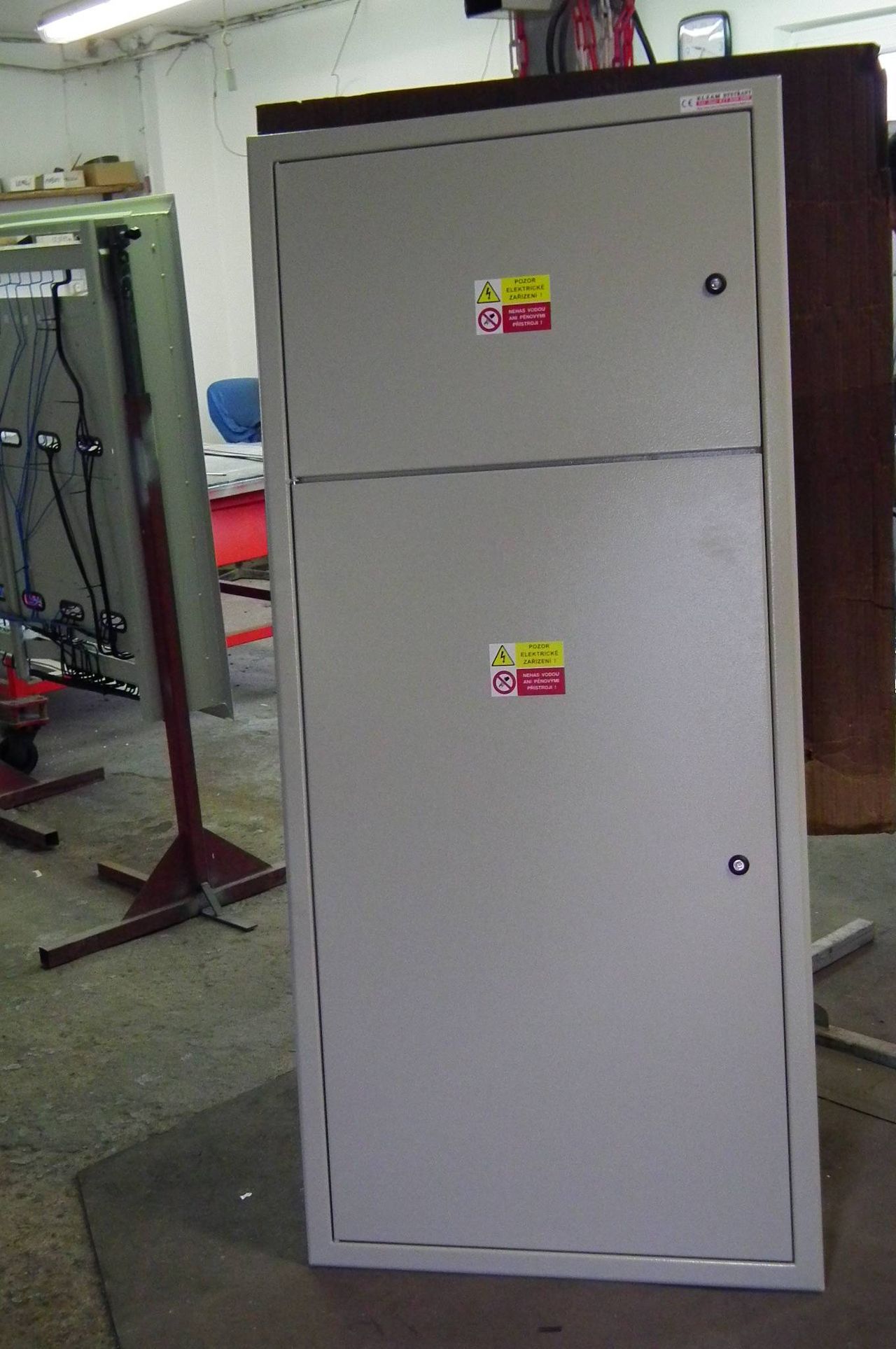

RE6S s
nástavbo
uzavřený (atyp)

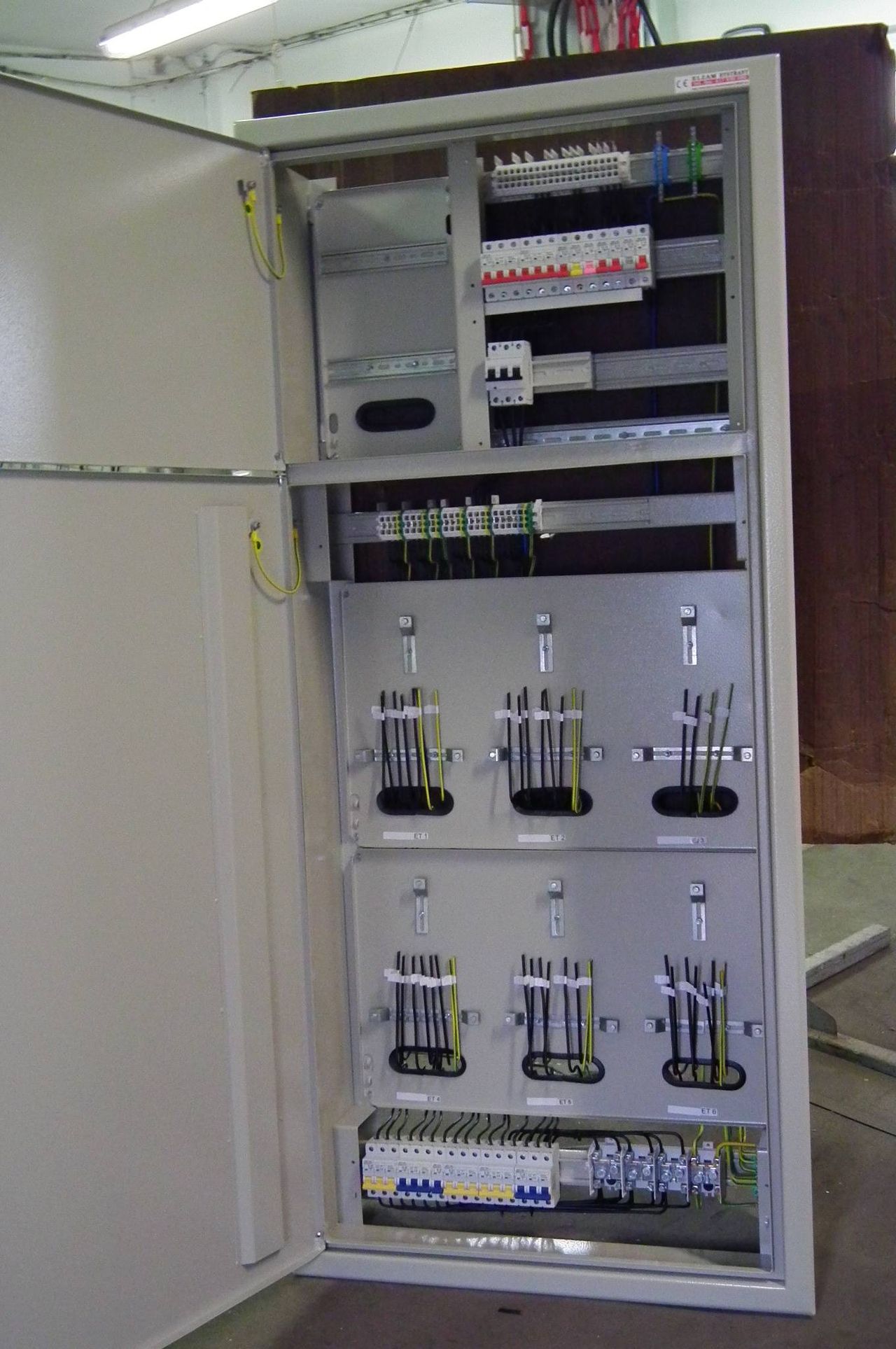

RE6S s
nástavbou otevřený
bez krytů
(atyp)

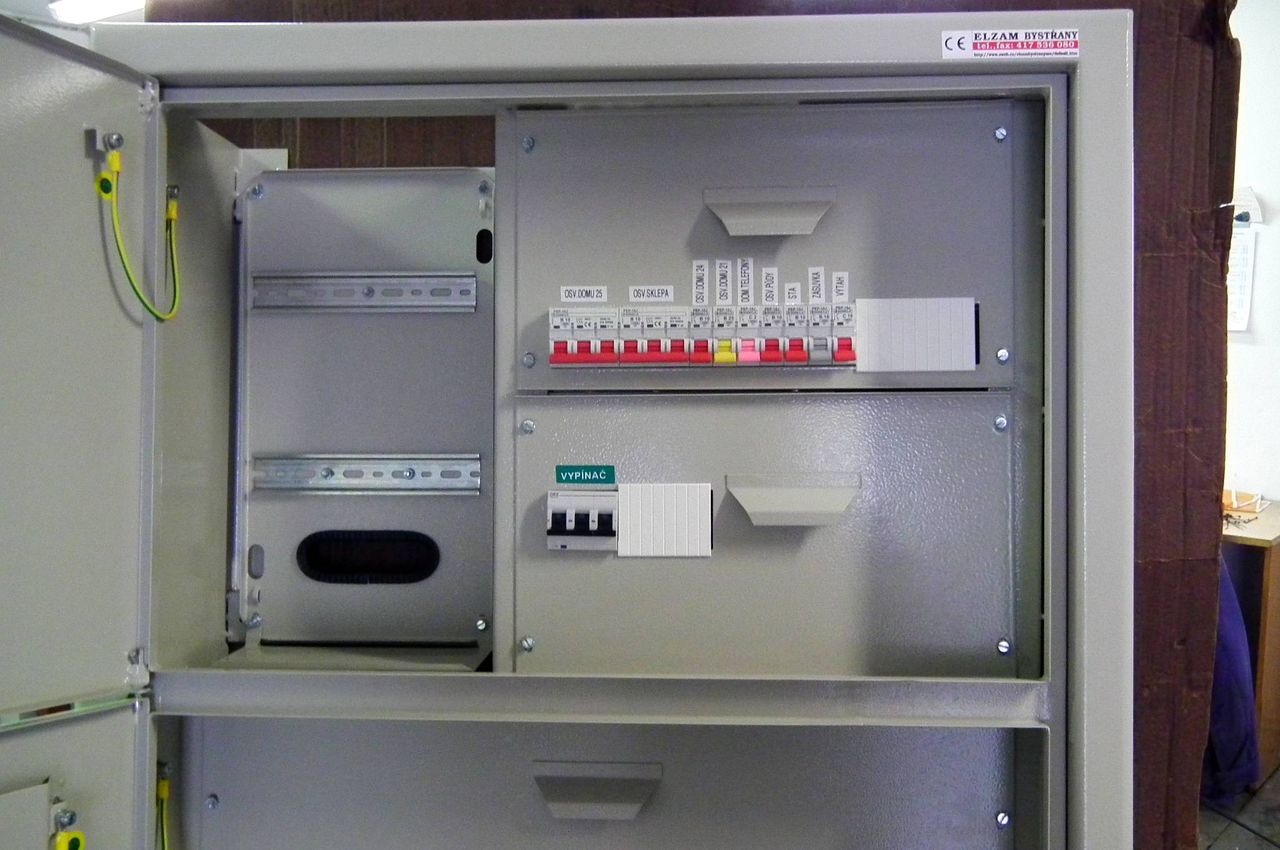

RE6S otevřený
nástavba s kryty
(atyp)

↓ Technický popis
Elektroměrové rozváděče slouží k osazení 3fáz. nebo jednofáz. elektroměrů či přijímačů HDO v síti se soustavou 3PEN 50Hz 400V /TN-C. Jsou vyrobeny v souladu s ČSN EN 60439-3 a souvisejícími normami v krytí IP43(44)/20c, max. proud odběrného místa 80A, přívod vedení max. 100A. Rozváděče jsou vyrobeny z ocel. plechu v provedení zapuštěném pod omítku. Standardní povrchová úprava je provedena nástřikem práškovým plastem v odstínu RAL 7035 struktura. Po dohodě se zákazníkem je možno použít jiný odstín nebo bez struktury – barvu hladkou. Na objednávku vyrobíme skříň i z nerezového plechu bez další povrch. úpravy nebo také s nástřikem požadovaného odstínu barvy.
Do prostoru vývodových svorek již v měřené části rozváděče (za elektroměry) lze též umístit podružné jističe, stykač tarifu, schodišťové relé a pod. pod neplombovaný kryt.
Připojení vývodů z rozváděče do bytů je provedeno přes řadové svorky RSA10.

Certifikáty
Zobrazit certifikát Zobrazit certifikát - ČSN EN 61439
